Установка измельчения, пастообразования и гомогенизации сапропеля состоит из насоса с электрическим приводом, бункера, в который идет загрузка составляющих (сапропель, торф, добавки) и специальной насадки, где осуществляются процессы размола, гомогенизации и тепловой обработки смеси.
Автоматика контролирует и поддерживает температуру, необходимую по технологии переработки.
Оборудование ТЕК для приготовления пастообразного сапропеля защищена патентами Украины и России и международными заявками на изобретения.
Параметр
ТЕК-1СМ
ТЕК-2СМ
ТЕК-3СМ
ТЕК-4СМ
Мощность
двигателя, кВт
11
15
22
45
Температура тепловой обработки, °С
105 -110
105 -110
105 -110
105 -110
Производительность (паста/сапропель), кг/ч
70/210
100/300
150/450
320/960
Длительность цикла переработки, мин
60
60
60
60
Необходимое электрическое напряжение, В
380
Количество фаз
3
Габаритные размеры, мм
1840х570х1650
2070х660х1650
2140х900х1700
2450х960х2200
Вес, кг
480
500
620
960
Обслуживающий персонал, чел.
1
1
1-2
2
Опыт внедрения установок показал высокую степень их эффективности и адаптации к реальным условиям хозяйств.
Время монтажа и ввода установок в эксплуатацию – не более одного дня.
Технология и оборудование разработано Центром по сапропелю.
Минизавод предназначается для фермерского производства, малого и среднего бизнеса обеспечивающего хозяйства и торговые сети экологически чистыми и высокоэффективными удобрениями в виде палочек расфасованными в микроупаковку.
Продукция используются в тепличном и парниковом хозяйстве для удобрения при посадке и подкормке в процессе роста всех видов рассады, горшочных комнатных и балконных цветов, цветов городского и приусадебного озеленения.
Сырьем для производства удобрений в виде палочек используется сапропель и торф влажностью не более 40-60%, а также его смеси.
Технологическая линия состоит из набора оборудования и механизмов представленного на рисунке ниже.
Транспортер-загрузчик формователя палочек 2. Накопительный бункер 3. Формователь палочек 4. Циклон 5. Сушилка 6. Теплогенератор 7. Транспортер для загрузки влажного измельченного сапропеля и торфа в сушилку
Основным оборудованием минизавода является формователь палочки удобрения с отсекающим ножом
Формователь палочек удобрения с отсекающим ножом
Удобряющие палочки полученные на формователе попадают посредством ленточного транспортера в туннельную обдувающую сушилку.
Ленточный транспортер серии «ЛК-П» состоит из следующих узлов и деталей:
рамы конвейера (1), мотор-редуктора (2), транспортной ленты (3), барабана приводного (4), барабана неприводного натяжительного (5), роликоопор плоских верхних несущих (6), роликоопор плоских нижних возвратных (7).
После сушки палочки удобрения фасуются и упаковываются в требуемую тару.
Предназначена для изготовления капсул-таблеток из сыпучей мелкоизмельченной подсушенной торфо-сапропелевой смеси, каменного, бурого и древесного угля и иных мелких фракций с применением или без связующих веществ.
Оборудование работает по принципу — исходный требуемой влажности продукт засыпается шнековым податчиком в приёмный бункер формователя таблеток. При вращении валков формователя навстречу друг другу смесь сжимается и принимает форму таблетки и падает вниз на транспортёр или подготовленную тару. Размеры таблеток определяются технологическим обоснованием и свойствами исходного сырья.
Сформованная таблетка удобрения укладываются на сетчатый поддон и подсушивается до требуемой влажности, фасуется и упаковывается.
Комплекс оборудования разработан Центром по сапропелю на основе строительного оборудования и предназначен для выпуска органо-минеральных удобрений в сыпучем виде и сырья для производства таблетированных сапропеле-торфяных или сапропелевых удобрений в микроупаковке. Расчетная производительность минизавода – от 4 до 8 м3/см по готовой продукции в зависимости от влажности исходного сырья.
Исходное сырье, сапропель и торф, влажностью не более 60% в измельченном виде поступает в загрузочный бункер от измельчителя ИД-300. С помощью вибропитателя поступает в шнековую сушильную печь, оттуда в подсушенном виде на сито для просеивания по фракциям, далее на смешение с добавками (при потребности) и на фасовку в клапанные мешки.
Степень готовности о влажности торфо-сапропелевой смеси в шнековой печи можно регламентировать перенаправлением части сырья на повторную сушку.
Спецификация и технические характеристики оборудования минизавода представлены в таблице.
Наименование оборудования
Кол-во, шт.
Технические характеристики
Печь СШУ-1 (шнековая универсальная)
1
Р = 3 кВт.
Производительность, кг/час — до 1000
Бункер с вибропитателем БВП – 1
1
Объем бункера, м3 — 0,18
Мощность двигателя, кВт — 1,1
Габариты, мм (LxBxH) — 1500х1150х1540
Сито вибрационное ВС-2 с 2-мя компл. кассет
1
Производительность, м3/ч — 1-5
Мощность двигателя, кВт — 1,1
Габариты, мм (LxBxH) — 1850Х1000Х1430
Винтовой конвейер ВК-159
1
Р = 3 кВт
Длина, мм — 4500
Смеситель
1
V= 300 л,
Р = 4,0 кВт
Установка фасовки с приемным бункером УФ-ТА
1
Производительность – 15 т/смену
Паспорт
1
*Компрессор
1
Р = 2,2 кВт
Номинальное рабочее давление, атм. — 10
*В комплект поставки не входит
В комплект поставки входит: технические условия, технологический регламент, рецептуры (удобрения сапропелевые, торфо-сапропелевые смеси, сапропелевый и грунтовый рекультивант, клеевые смеси, штукатурки, шпатлевки, наливные полы, затирки, цементно-песчаная смесь), инструкции по ТБ.
ОПИСАНИЕ ОСНОВНЫХ КОМПЛЕКТУЮЩИХ МИНЗАВОДА
Сушилка шнековая универсальная СШУ-1
Наименование показателей
Значение
Производительность по исходному продукту, т/час не более
1
Принцип сушки
прямоточный
Тепловая мощность, кВт
30-70
Теплоноситель
пушка тепловая (электрическая, газовая, на диз.топливе)
Внешний диаметр трубы, мм
272
Толщина стенки трубы, мм
8
Мощность электродвигателя, кВт
3
Частота вращения шнека, об/мин
40-70
Питание, В/Гц:
380/50
Габаритные размеры ДхШхВ, мм
6200х1700х2100
Масса, кг не более
350
Достоинства:
— низкая цена;
— возможность управлять производительностью по исходному продукту;
— экологически чистое ведения процесса (нет топочных газов, не происходит вынос песка и пылевидных частиц);
— не требуется устанавливать систему аспирации.
Принцип работы:
Сыпучий материал, влажность которого выше нормативной, загружается непрерывным потоком в приемный лоток сушилки. Из лотка шнек перемещает материал по всей длине сушилки. Одновременно осуществляется нагрев материала с помощью установленного теплоносителя.
Образующаяся паровоздушная смесь выводится через технологические отверстия.
Высушенный материал ссыпается через патрубок выгрузки.
Время нахождения материала в сушилке шнековой регулируется числом оборотов шнека, при помощи частотного преобразователя.
Дополнительная опция:
— контроль температуры (осуществляется тремя термопарами, которые измеряют температуру сушки в сушильном объеме, температуру выгружаемого материала и температуру отсасываемой паро-воздушной смеси);
— теплоизоляция трубы.

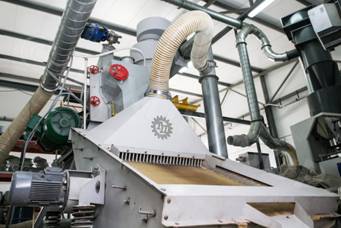

Вибросито ВС
Применение вибросита ВС позволяет произвести разделение материалов на необходимые фракции, в зависимости от установленной сменной сетки. Вибросито предназначено для разделения на фракции сыпучих материалов, не склонных к налипанию, согласно существующему технологическому регламенту.
Оборудование для производства торфо-сапропелевых, сапропелевых, органо-минеральных удобрений и удобрительных смесей, почвообразователей, садовой земли. Производительность комплекса по готовой продукции – до 15 м3/см
Состав минизавода:
Печь СШУ-1 (шнековая универсальная) с вибропитателем
1
Произв-ть, кг/час- до 1000
Р = 3 кВт.
Вибросито ВС-2
1
с 2-мя компл. кассет
Р = 1,5кВт
Винтовой конвейер ВК159
1
Р = 3 кВт
Длина, мм — 4500
Смеситель
1
V= 300 л,
Р = 4,0 кВт
Установка фасовки с приемным бункером УФ-ТА
1
Производительность – 15 т/см
Паспорт
1
В комплект поставки входит: технические условия, технологический регламент, рецептуры, инструкции по ТБ
Стоимость комплекта — 800 000 руб. (в т.ч. НДС – 18. Цена действительна в течение 7 дней.
Срок изготовления 10 рабочих дней, с момента получения 70% предоплаты (30% оплата по получению уведомления о готовности).
Доставка ПЭК (ж/д. трансп.) за счет заказчика.
Используемая тара: мешки клапанные бумажные для фасовки продукции по 10-25 л Для работы на линии потребуются 3-4 работника, помещение 150-250 м2.
Линия разобрана, готова к транспортировке. Под автомобиль КАМАз.
Рентабельность бизнеса в зависимости от ассортимента и вида продукции: 45-90%
Предназначается для производства удобрений и удобрительных смесей из влажного болотного (озерного) сапропеля и торфа. Исходная влажность сырья – не более 40%. В некоторых случаях возможно использование линии при влажности одного из компонентов исходного торфо-сапропелевого сырья – 60%. Применяется в малом и среднем бизнесе. Комплектуется дополнительно просеивателем измельченной массы и фасовочным оборудованием в мешки или мягкие контейнеры.
Производительность линии — 9-12 м3 /час
Исходная фракция — d =-100…-350 мм. Получаемая фракция – d1 = -10…-15 мм
ОСНОВНОЙ УЗЕЛ ЛИНИИ – ИЗМЕЛЬЧИТЕЛЬ ВЛАЖНОГО ТОРФА ИД-300
Измельчители роторно-дисковые, серии «ИД» предназначены для измельчения материалов с влажностью до 40%: удобрения, сухая глина, влажный торф, гипс. Для использования измельчителя непосредственно по торфу влажность сырья может достигать до 60%.
Конструктивно рабочая часть измельчителей состоит из: двух валов с жестко закрепленными на них дисками, которые крепятся в подшипниковых опорах, вынесенных из рабочей зоны измельчителя. Привод на каждый вал осуществляется от электродвигателей, посредством ременной передачи. В корпусе измельчителя установлена продольная колосниковая решетка, через которую осуществляется разгрузка материала.
Исходный материал подается в бункер измельчителя, в зону вращения роторов с дисками, где измельчается за счет удара и истирания. Измельченный материал через зазоры между дисками и классификационную решетку просыпается в разгрузочное устройство.
Диски на роторах самоочищаются в центральной зоне камеры измельчителя и зонах установки отражателей.
Производи-
тельность, т/час
Фракция исходного материала, наибольшая, мм
Размер куска материала на выходе, мм
Мощность двигателя, кВт
Масса, кг
Габаритные размеры LхBхH, мм
Цена*
8,0 ÷ 12
350
–5 ÷ –7
7,5×2; 11×2
850
2000×1700×1000
358 000
*Цена с НДС в руб. на 09.12.2014
В стандартную комплектацию измельчителя входит:
— Измельчитель на раме с электродвигателями;
— Бункер стандартный
— Пускатель нереверсивный в оболочке, с тепловым реле, со степенью защиты IP54, c переменным током цепи управления, с кнопками — стоп, пуск и сигнальной лампой;
— Упаковка — деревянный ящик.
Дополнительные опции:
— шкаф управления с частотным преобразователем (регулировка частоты вращения роторов измельчителя);
— бункер-лоток с патрубком пылеудаления (удобство и безопасность подачи материала в дробилку, возможность оснащения системой обеспыливания);
— система обеспыливания (пылеудаление из рабочей зоны дробилки, безопасность обслуживания);
— опорные металлоконструкции и площадки обслуживания (удобство обслуживания дробилки).
Срок изготовления измельчителя 35 — 40 рабочих дней

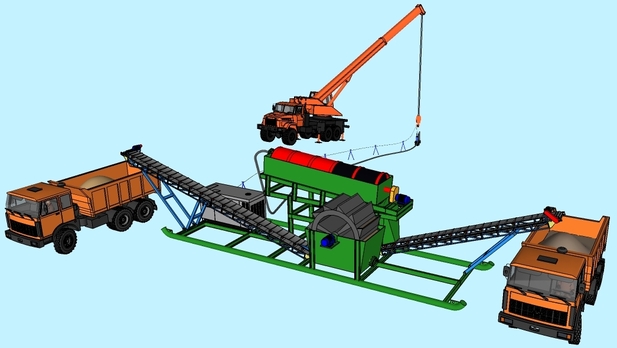

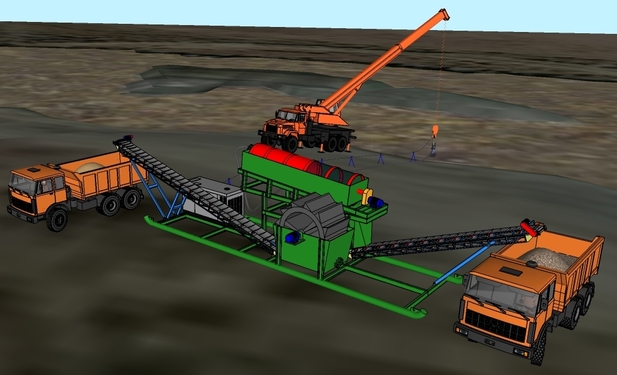

Линия разработана для производства торфо-минеральных и торфо-органических, торфо-сапропелевых удобряющих смесей и сырья для производства гранулированных и таблетированных органо-минеральных или органических удобрений. Позволяет работать на сырье влажностью до 40%. Комплектуется по техническому заданию заказчика. Дополнительно может быть поставлена вместе с просеивателем измельченного продукта и фасовочным оборудованием в мешки или мягкие контейнеры.
Производительность линии — до 50 м /час
Исходная фракция — d =-100…-350 мм.
Получаемая фракция – d1 = -10…-15 мм
Сапропель – это пресноводный ил. Он представляет собой отложившуюся в пресноводных водоёмах смесь земли с полуразложившимися растительными и животными остатками. Содержит органические вещества до 15…60% и более, азот, фосфор, калий, известь, микроэлементы, некоторые витамины, антибиотики и биостимуляторы. Наибольшее количество питательных веществ наблюдается в иле водоемов не подверженных течениям, паводкам и эрозионным процессам.
Как в условиях переувлажнения из болотной растительной массы образуется торфяная залежь, так и нечто подобное происходит в открытых водоёмах с ограниченным водообменом при накоплении отмершего пресноводного планктона и попадающих с поверхности пылинок и илистых частиц. Наиболее интенсивно микробиологическое и химическое разложение протекает в верхнем биогенном слое, куда ещё попадает кислород воздуха с водной поверхности. С глубиной этот процесс затухает и в придонном слое совершенно прекращается.
Если в торфяной залежи, отмершие высшие растения очень длительное время сохраняют своё клеточное анатомическое строение, то при разложении одноклеточных и многоклеточных водорослей и других простейших организмов образуется бесструктурная коллоидная масса. Под слоем чистой воды в застойных водоёмах верхний слой такой массы не расслаивается и имеет вид жидкого, окрашенного в разные цвета студня, а в более глубоких слоях — состояние масла. Это и есть отложения сапропеля. В переводе с греческого это слово означает гниющий ил. Сапропель широко распространён на Земле. Россия обладает очень большими его запасами. Сапропель есть в достаточных обьемах и количестве в Украине, Беларуси, Казахстане. Прибалтике. В озёрах средняя мощность 2…3 м, но иногда достигает 10-14 и более метров. Сапропель добывают земснарядами с намывом пульпы отстойники, где после промораживания и последующей естественной сушки он превращается в сыпучую массу влажностью около 80 %. Использование диспергаторов и новых видов технологического оборудования позволяет получать сапропелевое удобрение сразу же после его добычи из водоема.
Сапропель можно использовать на удобрение непосредственно в виде чистом виде, компостов с навозом, фекалиями, навозной жижей или в смеси с минеральными удобрениями или отходами органики. В чистом виде его рекомендуется применять, как и торф, только после диспергирования или промораживания и проветривания. Это необходимо для уменьшения влажности и полного окисления в нем закисных соединений. Норма первичного подкорневого внесения для овощей, картофеля и плодово-ягодных культур — 6…7 кг/м2.
Для приготовления компостов на 1 тонну сапропеля берут 0,5…1 тонну навоза или торфофекалий, 2 тонны навозной жижи. Срок компостирования — 10…12 месяцев с не промороженным сапропелем или 3…4 месяца — с промороженным. При компостировании с минеральными удобрениями на 1 тонну отфильтрованной сапропелевой массы с влажностью 70…80 % следует добавить 20 кг сульфата аммония (или 12 кг аммиачной селитры), 20 кг суперфосфата простого (или 9 кг двойного суперфосфата) и 10 кг калийной соли (или 7 кг хлористого калия). Массу тщательно перемешать, проморозить, подсушить до сыпучести и применять по 3…4 кг/м2.
Как и сапропель, в практике садоводов и огородников с успехом может быть использован озёрный или прудовый ил, заготавливаемый во время очистки или обмеления прудов. Такой ил, особенно если на водоёме содержалась водоплавающая птица,— более ценное удобрение, чем сапропель.
Однако, в каждом отдельном случае ил необходимо подвергнуть химическому анализу и убедиться, что в нем не содержится излишков тяжёлых металлов – кобальта, кадмия, хрома и других, отсутствует бактериальное загрязнение. На данный вид удобрений существует ГОСТ Р 54000-2010 «Органические удобрения. Сапропель». При использовании донных илов в качестве удобрений необходимо придерживаться данного стандарта. Пригодные для удобрения илы перед использованием промораживают и проветривают. В почву вносят из расчёта 3…4 кг/м2.
Современные технологии производства органических удобрений позволяют получать высокоэффективные органические удобрения на основе сапропеля для повышения урожайности картофеля на практически любых истощенных или оборотных землях. К таким удобрениям относятся жидкие. пастообразные. сыпучие. гранулированные, таблетированные сапропели, сапропеле-торфяные смеси, сапропеле-органические композиты. Данные виды удобрений относятся к разряду экологически чистых, относительно дешевые, долгоусвояемые растениями (на протяжении 5-7 лет после внесения), образующими почвенный слой, повышающий гумус в нем. Использование данных видов удобрений способствует укреплению корневой системы картофеля, более обширному развитию завязи, всхожести на 1-1.3 недели раньше обычного, профилактике заболеваний стеблевой системы и плода.
Одним из самых выраженных свойств применения сапропелевых удобрений под картофель является резкое повышение его урожайности, на 43-97 % от фонового показателя.
Центр по сапропелю совместно с ООО «Меркурий» производит разнообразные виды удобрений и почвообразователей на основе сапропеля для повышения урожайности картофеля, разрабатывает и предоставляет своим заказчикам технологию, рецептуру и дозировку его внесения под различные сорта и в различных регионах как России, так и стран СНГ.
Цена 1 т поставляемых нами удобрений на основе сапропеля для повышения урожайности картофеля варьирует от 870 до 2400 руб. Наиболее применяемая рецептура внесения – совместно с посевным материалом от 12 до 40 т/Га.
Отзывчивость картофеля на удобрения происходит уже в первый год внесения. Наиболее максимальный эффект от такого использования проявляется на 3-4 год возделывания культуры.
Удобрения в сыпучем и гранулированном виде поставляются в мешках 10-50 л, мягких контейнерах 500-2000 л, навалом с перевозкой в «Тонарах», в пастообразном – в бочках различной емкости, ведрах ПХВ от 2.5 л до 72 л.
Консультации по организации собственного производства удобрений и их закупкам поe-mail: [email protected]

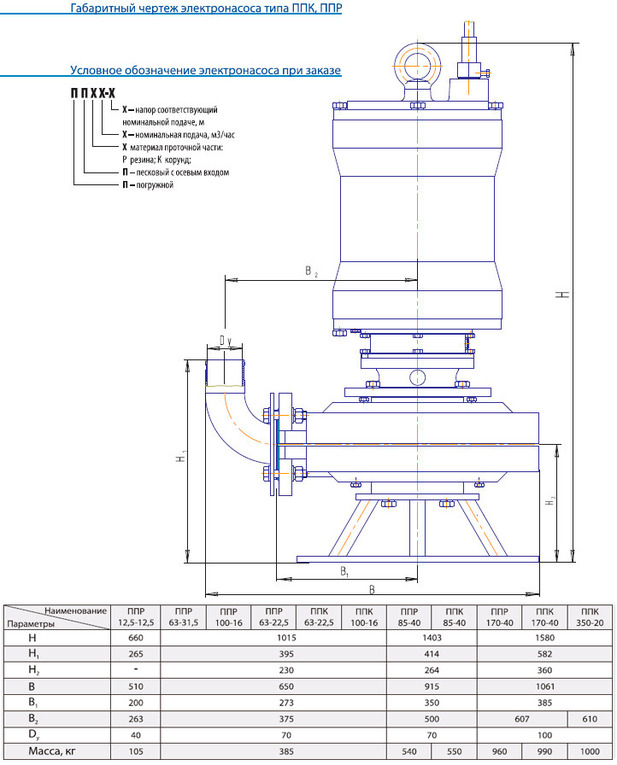

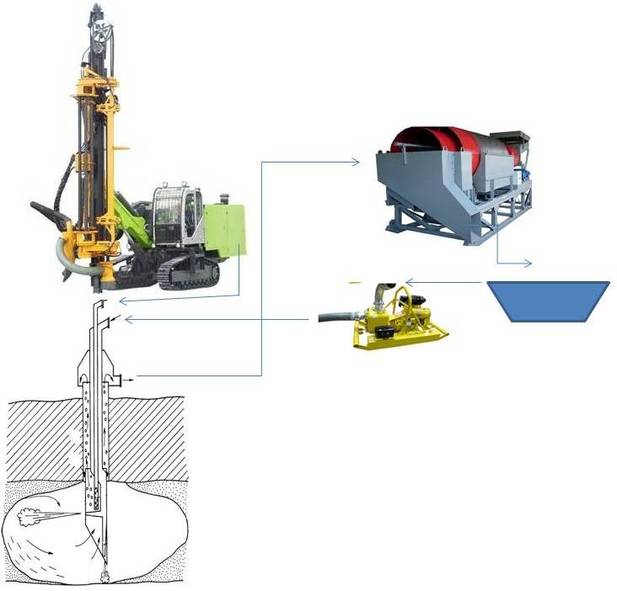

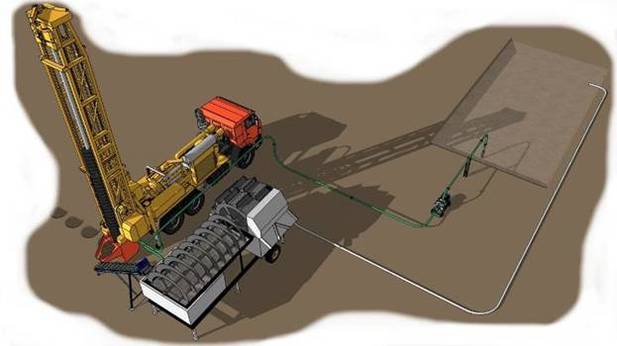

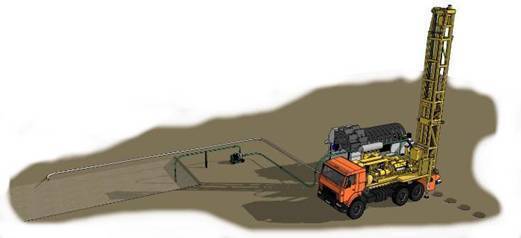

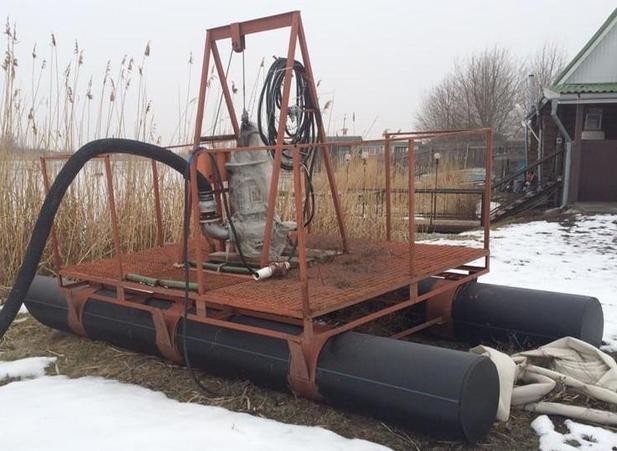

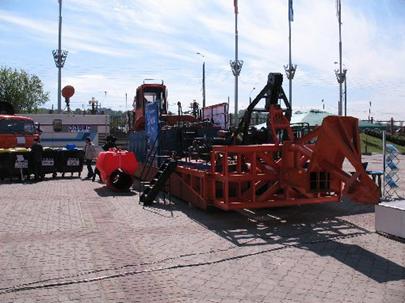

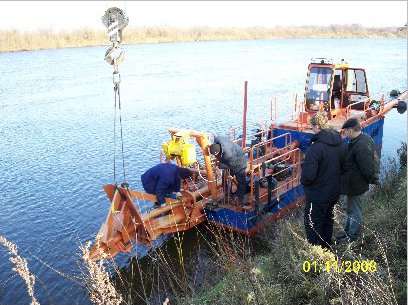

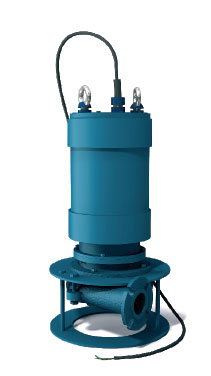

Для добычи текучих и слабосвязных сапропеля, песков, лечебной грязи, очистки водоемов, шламонакопителей, отстойников и хвостохранилищ от заиления. Самоходное миниоборудование состоящее из двух, добычного и доставочного, катамаранов, производительностью до 30 м3/час и глубиной разработки пласта до 5,5 м. Работает в режиме челночной доставки и беспрерывной разработки продуктивного пласта. Сборно-разборный втечение 20 минут. С проектным обоснованием технологии ведения работ или без. Стоимость: 580 тыс. руб
Центром по сапропелю в Российской Федерации разработана ускоренная технология подготовки сырья и производства в сельских условиях сапропелевого витаминизированного корма и кормовых добавок для крупного рогатого скота, птицы и свиней. Витаминизированный корм из сапропеля повышает аппетит животных и птицы, имеет лечебно-профилактическое влияние на их организм, позволяет быстро набирать вес и быть устойчивыми к заболеваниям.
Для сбалансирования рационов сельскохозяйственных животных и птицы по минеральным элементам промышленные предприятия России и зарубежья выпускают большое количество различных витаминизированных добавок и кормов.
В нашей стране необходимость поиска новых источников минеральных веществ упрощена до использованием природного экологически чистого сырья залегающего а дне озер и болот — сапропеля. Сапропель– это экологически чистый озерный ил, образовавшийся в результате отмирания многообразного состава представителей растительных и живых организмов в течение многих тысячелетий. Сапропель содержит в пределах 2,5 мг/кг кальция, фосфора – 0,7 мг/кг, сырого протеина – 6,8 г/кг, азота – 1,12 г/кг, каротина 0,25мг/ кг, витамины группы А и В. В состав сапропеля входит медь, цинк, железо, кобальт, йод, другие жизненно важные для животных макро- и микроэлементы.
В животноводстве сапропель наиболее эффективен как минерально-витаминная добавка к основному корму. Он обладает также сильными адсорбционными, бактериологическими свойствами по отношению к микрофлоре, усиливают активность лейкоцитов и т.д. Сапропель скармливают животным и птицам в смеси с кормами, постепенно приучая до следующих доз в сутки:
— коровам лактирующим 2,5 кг, сухостойным 1,5-1,9, телятам 0,5-1 месячного возраста – 0,05 кг, 1,5 месяца 0,1 кг, и телятам 5,5 месяца- 0,5 кг.
— свиньям (супоросным) – 2-3 кг, откормочному молодняку из расчета 5 г/кг живой массы – летом, зимой – 10 г/кг.
— курам -20-30 г, цыплятам 15-20-дневного возраста 200 г, сапропеля на 1 кг сухого корма.
При смешении сапропеля и органики, такой как сено, солома, молодой тростник, камыш, гречиха, клевер, «лапка» хвои, по предлагаемой технологии можно также получать высококачественные высокоминерализованные кормовые добавки.
Возможно скармливание сапропелевой добавки как в влажном. Так и сухом виде. Высокоорганические добавки из сапропеля могут подаваться в рацион животным и птице вне дозировки, по потребности.

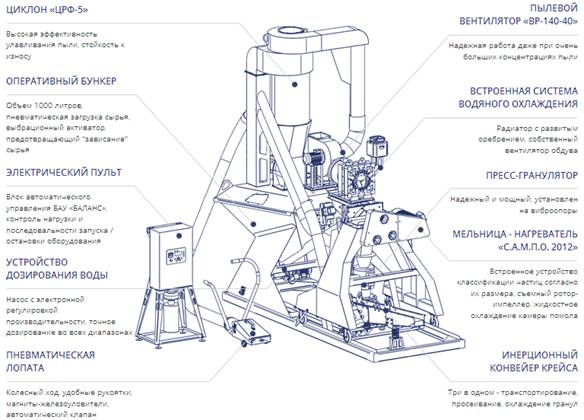

Корм и органо-сапропелевые кормовые добавки технически производятся в пастообразном и сыпучем мукообразном, гранулированном виде.
Комплекс производства сапропелевого корма в фермерском хозяйстве включает в себя предварительные поисково-оценочные исследования сапропеля или донных илов на озере, определение их качества и количества, заключение о пригодности, проектные работы, поставку, монтаж, наладку и запуск в работу миниоборудования для открытия собственного или фермерского производства.
Учитывая практически дармовое сырье для производственного бизнеса, находящееся на дне озера, его несложные добычу и переработку, продукцию можно получать без значительных капитальных затрат.
При имеющемся помещении под перерабатывающий цех капитальные затраты на оборудованиевыпуска кормовой сапропелевой добавки в фермерском хозяйстве не превысят 1850 тыс. рублей. Окупаемость комплекса наступает уже в первые 4-6 месяцев. Себестоимость производства одной тонны кормовой добавки из сапропеля не превышает 970 руб. Цена кормовой добавки аналогичного качества и назначения на рынке страны колеблется от 5 тыс. до 12 тыс. рублей за тонну.
Центр по сапропелю поставляет данные комплексы по договору «под ключ». Подготовительный период на поиски и исследования озерного сапропеля занимает 1 месяц, проектирование бизнеса и подготовка спецификации оборудования – 1 месяц,
Поставка оборудования, его монтаж и наладка, запуск в работу – 2.5 мес.
. Цена действительна в течение 7 дней.
